Слово «подсветка» часто вводит в заблуждение. Под одним запросом путают внешний свет и внутренний узел экрана. Ремонтная подсветка стоит внутри корпуса и работает с LCD-матрицей. Внешняя лента клеится сзади и дает декоративный фон. Подсветка для телевизора 32 дюйма в ремонте означает комплект LED-планок, которые дают равномерный белый свет.
LED-подсветка матрицы пришла на смену CCFL-лампам. Планки делают на алюминиевой подложке либо фольгированном текстолите, сверху стоят диоды с линзой или без нее. Свет проходит через отражатели и рассеиватели, поэтому совместимость определяется оптикой и электрическими параметрами.
Признаки неисправности подсветки: проверка без вскрытия корпуса
Перед разборкой стоит зафиксировать наблюдения и повторяемость проблемы. Оценка занимает пару минут и не требует инструмента.
Быстрые ориентиры выглядят так:
- фонарик на экран – меню видно, света нет;
- короткая вспышка – защита срабатывает из-за цепочки диодов;
- темные пятна – часть линз смещена или диоды просели;
- мерцание белого – ток нестабилен либо ресурс диодов на исходе.
Если совпадает несколько пунктов, переходите к подбору по маркировке и параметрам. Это экономит время на повторной разборке. Дальше пригодится понимание типа подсветки по конструкции.
Edge LED и Direct LED: чем отличаются планки под 32 дюйма

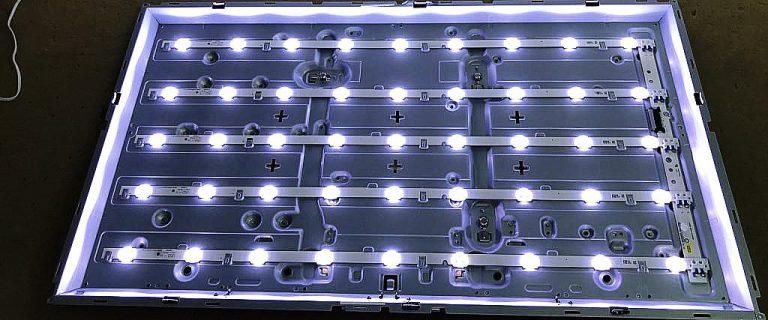

У схемы Edge LED планки стоят по краям, а свет распределяет система световода и рассеивателей. Линз чаще нет, встречается «открытый» диод. У Direct LED линейки расположены за матрицей. Над диодами обычно стоят линзы, которые задают угол рассеивания.
При выборе важно, чтобы конструкция совпадала, иначе появятся засветы и «облака». Одинаковая диагональ не гарантирует одинаковый комплект. Сначала определяется тип схемы, затем сверяется оптика и подключение.
Параметры совместимости: что сверять у LED-планок на 32 дюйма
Даже в одной диагонали встречаются разные варианты планок. Поэтому сравнение идет по цифрам и форме деталей. Проверьте базовые параметры:
- напряжение светодиода – чаще 3В или 6В;
- тип линзы – выпуклая, вогнутая или без линзы;
- число диодов и длина – задает ток и геометрию;
- разъем и число пинов – обычно 2–3, больше значит группы;
- шаг диодов – должен совпасть с оптикой.
Несовпадение по напряжению перегружает драйвер и сокращает ресурс. Ошибка по линзе дает пятна даже при исправной плате. Поэтому сверка «напряжение плюс линза» дает максимум пользы.
Маркировка планок: как найти нужный комплект без угадываний
Самый надежный путь – поиск по маркировке на самих планках подсветки матрицы. В одной модели телевизора встречаются разные ревизии, поэтому подбор по названию часто промахивается. Если код читается, совпадение деталей становится проверяемым.
Когда маркировка стерта, выручает подбор по измерениям и признакам. Точные данные помогают подобрать аналог без сюрпризов. Перед заказом полезно подготовить данные:
- фото планки и разъема крупно – видны пины и посадка;
- длина и количество планок – помогает сопоставить набор;
- тип подсветки – Edge LED или Direct LED;
- количество диодов и вид линз – важно для равномерности.
Эти данные снижают риск возврата и ускоряют заказ. Они же упрощают консультацию. Далее остается оценить, кому доверить замену.
Замена подсветки 32 дюйма: где проходят риски самостоятельного ремонта
Матрица чувствительна к изгибу, пыли и точечному давлению. Любая соринка под рассеивающими слоями даст заметный засвет. Ошибка при сборке способна обнулить экономию на ремонте.
Если есть опыт разборки и аккуратный инструмент, замена возможна, но действуйте без спешки. При сомнениях безопаснее передать работу мастеру и сохранить матрицу. Начните с маркировки и сверки 3В или 6В, линз, разъема – подбор станет точным, а результат предсказуемым.
